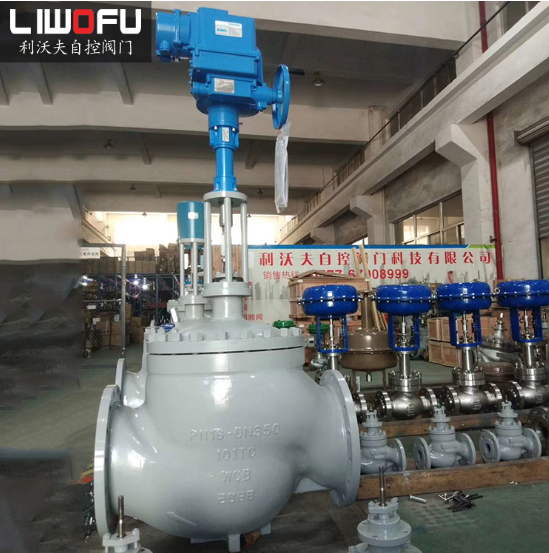

電動比例調節閥由電動執行機構和閥體組成裝配執行單元。電動比例調節閥廣泛應用于工業自動化生產過程控制領域。

電動比例調節閥的工作原理

電動比例調節閥的工作原理控制原理

電動比例調節閥是由電動執行機構和閥體組成的裝配執行單元。其中，電動執行器的電源一般為AC220V或AC380V，zui常用的控制信號為4～20mA，也有0～10V等弱點信號系統。電動執行器內置伺服控制器，將電流信號（或電壓信號）轉換為電機的角度運動信號，再由電機帶動齒輪和蝸桿帶動蝸輪，降低驅動輸出。去做。實現了0-90°局部旋轉運動的閥桿和角度行程控制調節功能。

電動比例調節閥工作原理電氣原理

電動比例調節閥電動部分工作狀態反饋：電機驅動齒輪傳遞給電動控制部分副軸齒輪驅動三變量閥A連接滑動用于輸出定位信號阻值的電位器，電源線由3根線和2組限位開關組成（全開、全閉、公共線）

電動比例調節閥的作用

電動調節閥適用于各種工業自動化過程控制計算機?？刂葡到y(tǒng)(DCS)與系統和測量設備一起構成了一個自動控制器，用于調節流量、溫度和壓力等工藝參數。主要應用領域：工業自動化生產過程控制領域。例如：石油化工煉油、管道原油輸送、電廠汽輪機冷卻、潤滑油供應、燃燒氣流調節、液體輸送切斷、開關、流量控制，以及環保污水處理中的其他工業自動化控制過程控制。
